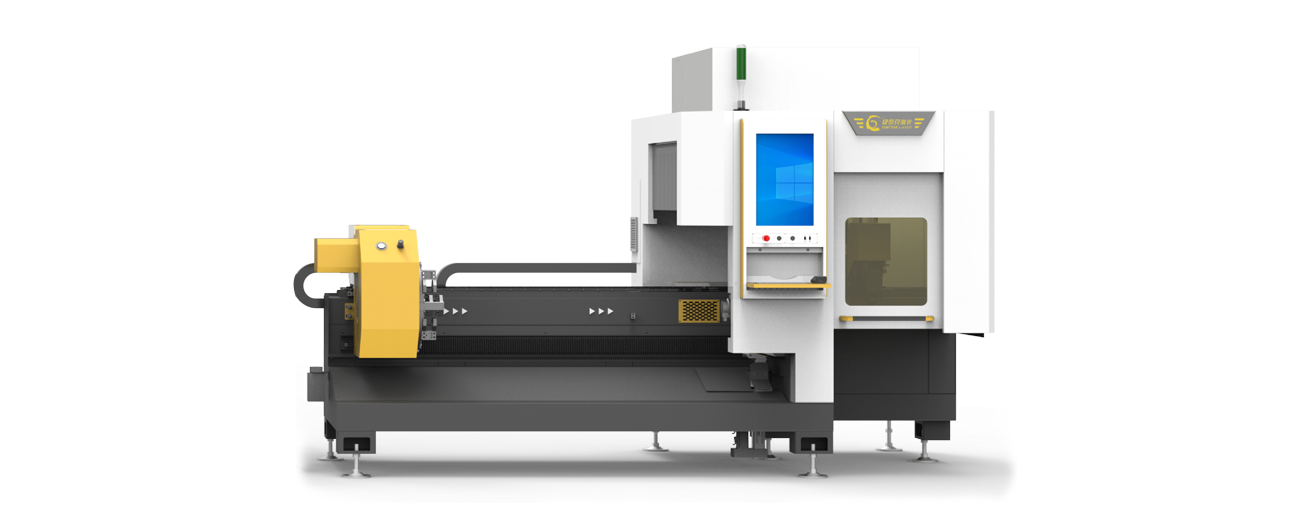

机床结构设计:长度3500mm的机床，可有效减少机械振动与误差累积。
机床采用三条导轨设计:呈三角或品字形布局，形成稳定的支撑结构，抗倾覆、抗变形能力更强，能承受更大的偏载和冲击载荷。
采用伺服控制切割头快速从前卡盘正面跨越到后面，实现0尾料切割，节省更多材料成本
双通孔式卡盘单面夹头卡盘:实现前卡盘定位夹持管材，与系统控制切割头移动同步进行切割0尾料。
管材兼容范围:圆管、方管、矩形管、椭形管、各种样式管材加工一步到位。
加工无界限:贯通式
卡盘设计，突破管材长度无限制，灵活适选配客户长料定制需求;
拥有自主研发智能数控双系统，可免绘图直接输入数据系统自动生成图形，能为客户远程升级，及故障诊断;
1.坡口切割头模组化切割坡口;
2.焊缝检测针对管材焊缝避开AI识别;
3.抽渣装置针对管材内壁焊渣清除;
4.料架LN/LP/LD可根据管材进行选配;
5.前接料架随动模式或者包裹式接料架;
灵活适配，成本更低。
有多种配置可选，速度不变，价格美丽

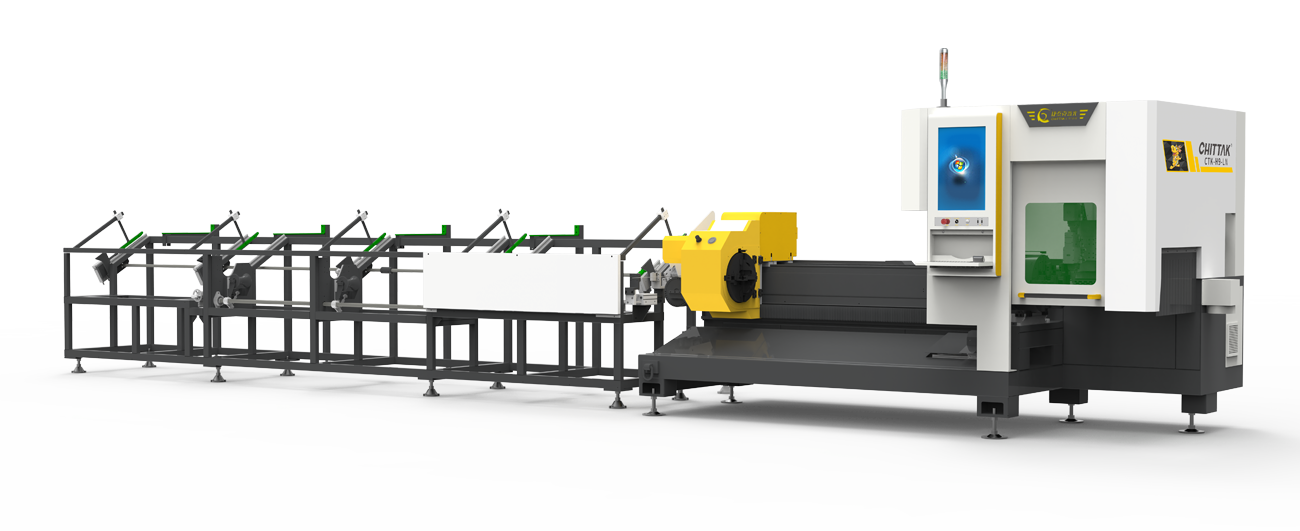

CTK-H9-LN

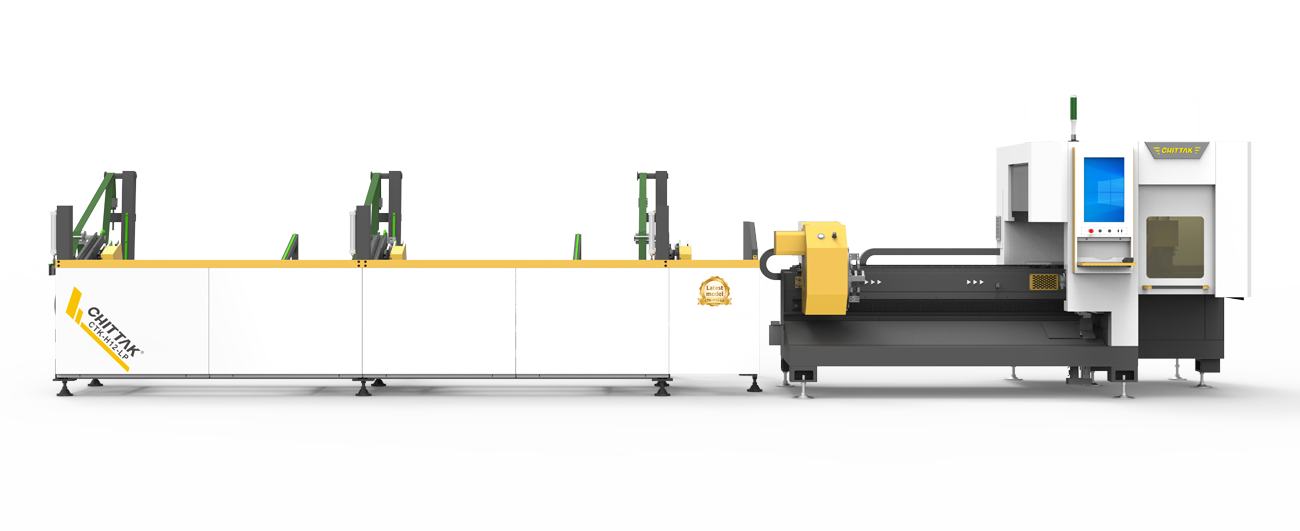

CTK-H9-LP
| 设备配置 | 参数 | ||
|---|---|---|---|
| 型号 | CTK-H9 | CTK-H9-LN | CTK-H9-LP |
|
管材加工范围 (人工手动上料) |
圆管: ф8mm~ф90mm 方管：□10mmx10mm~□90mmx90mm 矩形管：对角线≤Φ90mm L≤7200mm |
圆管: ф8mm~ф90mm 方管：□10mmx10mm~□90mmx90mm 矩形管：对角线≤Φ90mm L≤7200mm |
圆管: ф8mm~ф90mm 方管：□10mmx10mm~□90mmx90mm 矩形管：对角线≤Φ90mm L≤7200mm |
| 加工材质 | 镀锌管、碳钢、不锈钢、铝型材、铜 | ||
| X、Y轴定位精度 | +0.03mm | ||
| 卡盘最大转速 | 200rpm/min | ||
| 加工方式 | 直切 | ||
| 尾料长度 | ≥0mm | ||
| 卡盘承重 | 70kg | ||
| 整机重量 | 约2.0T | 约2.6T | 约3.7T |
|
机器尺寸 (长x宽x高) |
3500MMx1600MMx1920MM | 9530MMx1800MMx1920MM | 9400MMx2300MMx1920MM |
